Thanh trượt, trục trượt tròn đến từ ngài "TRỤC VƯƠNG"
Bằng cách sử dụng thép không gỉ Austenite SUS304, có thể phòng chống rỉ sét trong môi trường dễ xảy ra hiện tượng rỉ sét. Trục quay SUS304 của YSK có độ chính xác cao về dung sai hình học như độ tròn, độ thẳng và độ đồng trục. YSK tự hào với trục quay SUS304 có độ chính xác cao. Hãy sử dụng sản phẩm của chúng tôi.
| SSY | |
|---|---|

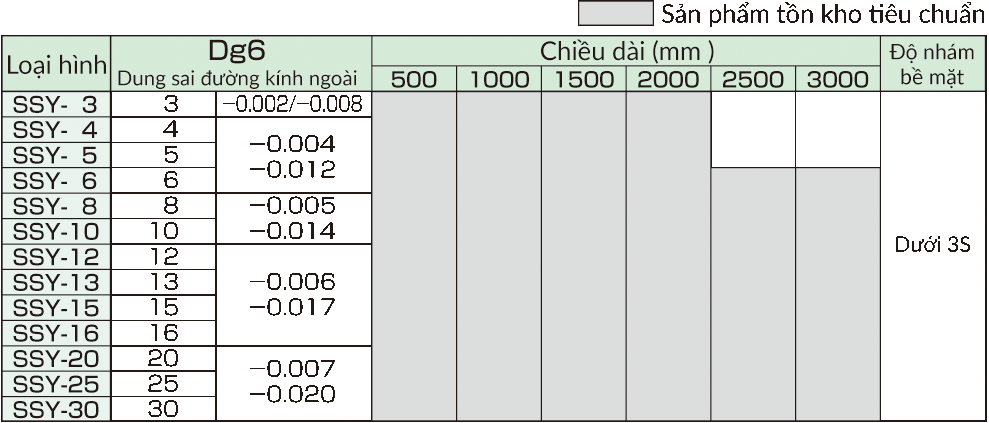

| Dung sai D | g6 |
| Vật liệu | SUS304 |
| Xử lý bề mặt | − |

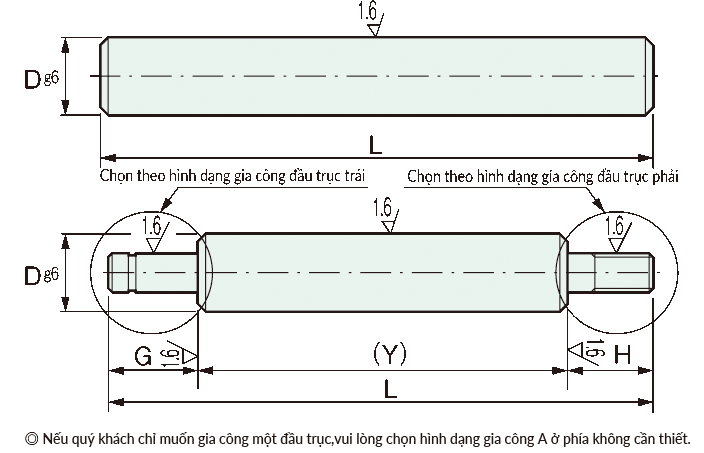

| Kiểu | Loại hình gia công Đầu trục trái |
Loại hình gia công Đầu trục phải |
D | L | G hoặc H | V hoặc Z | J hoặc K | P hoặc Q | Lựa chọn M hoặc N |
Y |
C | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Chỉ định theo đơn vị 1 mm | Chỉ định theo đơn vị 1 mm | Chỉ định theo đơn vị 1 mm | ||||||||||
| SSY | A B C D E F G |
A B C D E F G |
6 8 12 13 16 20 25 30 |
20.0〜1500.0 (L≦D×50) |
2≦G≦P×5 2≦H≦Q×5 |
2≦V≦M×3 2≦Z≦N×3 & B≦G－2 Z≦H－2 （Khi M hoặc N≦6） B≦G－3 Z≦H－3 （Khi M hoặc N≦8 hay 10） B≦G－5 Z≦H－5 （Khi M hoặc NQ≦12） |
2≦J hoặc K （Khi D,P hay Q ≦ 6) 3≦J hoặc K （Khi 6 < D,P,Q ≦ 10） 4≦J hoặc K （Khi 10 < D,P,Q ≦ 20） 6≦J hoặc K （Khi 20 < D,P hay Q） |
D/3 ≦ P,Q ≦ D | 3 4 5 6 8 10 12 16 20 24 30 |
Khi D=6〜16 thì Y≧20 Khi D=20〜25 thì Y≧25 Khi D=30 thì Y≧30 |
0.5 | 0.2 |

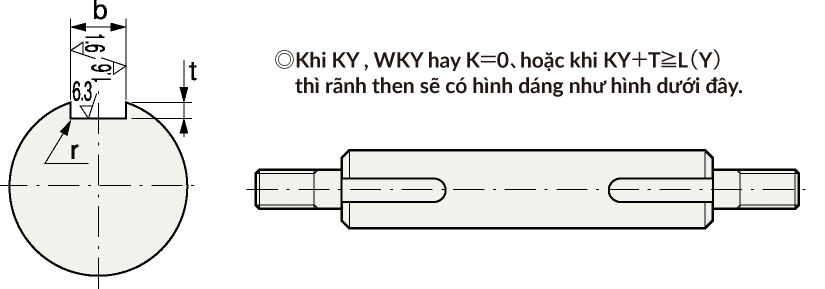

| Đường kính trục | b | t | r | ||
|---|---|---|---|---|---|
| Kích thước tiêu chuẩn | Dung sai cho phép ( N9 ) | Kích thước tiêu chuẩn | Dung sai cho phép | ||
| 6〜7 | 2 |
−0.004 −0.029 |
1.2 |
＋0.1 0 |
0.08〜0.16 |
| 8〜11 | 3 |
1.8 |
|||
| 11〜12 | 4 |
0 −0.030 |
2.5 |
||
| 13〜17 | 5 |
3.0 |
0.16〜0.25 | ||
| 18〜22 | 6 | 3.5 | |||
| 23〜30 | 8 | 0 −0.036 |
4.0 | ＋0.2 0 |
|
| D hoặc P hoặc Q | Dung sai cho phép của d | Dung sai cho phép của w | ||
|---|---|---|---|---|
| 3 | 2 | +0.060 0 |
0.50 | +0.05 0 |
| 4 | 3 | +0.075 0 |
0.70 | +0.10 0 |
| 5 | 4 | |||
| 6 | 5 | |||
| 7 | 6 | 0.90 | ||
| 8 | 7 | +0.090 0 |
||
| 9 | 8 | |||
| 10 | 9.6 | 0 -0.09 |
1.15
|
＋0.14 0 |
| 11 | 10.5 |
−0.11 |
||
| 12 | 11.5 | |||
| 13 | 12.4 | |||
| 14 | 13.4 | |||
| 15 | 14.3 | |||
| 16 | 15.2 | |||
| 17 | 16.2 | |||
| 18 | 17 | 1.35 | ||
| 19 | 18 | |||
| 20 | 19 | 0 −0.21 |
||
| 21 | 20 | |||
| 22 | 21 | |||
| 23 | 22 | |||
| 24 | 22.9 | |||
| 25 | 23.9 | |||
| 26 | 24.9 | |||
| 28 | 26.6 | 1.65 | ||
| 29 | 27.6 | |||
| 30 | 28.6 | |||
