Trục vít hình thang YTr-R(L)
Đặc điểm
- Vật liệu là thép carbon S45C chuyên dụng cho máy móc, tạo ren bằng cách cán.
- Vít hình thang ren phải kí hiệu là YTr-R.
- Vít hình thang ren trái kí hiệu là YTr-L.
- Chúng tôi cũng nhận gia công đầu trục.
| Trục vít hình thang YTr-R(L) | |
|---|---|
| Vật liệu | Thép carbon chuyên dụng cho máy móc (S45C) |
| Độ chính xác dung sai | 7e |

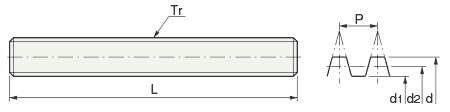

Thông số kỹ thuật
| Kiểu | P Đỉnh |
θ° Góc nghiêng (của ren ) |
d Đường kính ngoài |
d2 Đường kính ren trung bình (Đường kính nguyên bản) |
d1 Đường kính chân ren |
Chiều dài L（㎜） | Trọng lượng （㎏/m） |
Chiều dài trục tối đa （㎜） |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 400 | 500 | 1000〜2500 | 3000 | 3500 | ||||||||
| YTr-R(L)-10 | 2 | 4°03' | 10 | 9 | 7.5 | 0.6 | 3000 | |||||
| YTr-R(L)-12 | 2 | 3°19' | 12 | 11 | 9.5 | 0.8 | 3000 | |||||
| YTr-R(L)-14 | 3 | 4°22' | 14 | 12.5 | 10.5 | 1 | 3000 | |||||
| YTr-R(L)-16 | 3 | 3°46' | 16 | 14.5 | 12.5 | 1.3 | 3000 | |||||
| YTr-R(L)-18 | 4 | 4°33' | 18 | 16 | 13.5 | 1.6 | 3000 | |||||
| YTr-R(L)-20 | 4 | 4°03' | 20 | 18 | 15.5 | 2 | 3000 | |||||
| YTr-R(L)-22 | 5 | 4°40' | 22 | 19.5 | 16.5 | 2.3 | 3000 | |||||
| YTr-R(L)-25 | 5 | 4°03' | 25 | 22.5 | 19.5 | 3.1 | 3000 | |||||
| YTr-R(L)-28 | 5 | 3°34' | 28 | 25.5 | 22.5 | 4 | 3000 | |||||
| YTr-R(L)-32 | 6 | 3°46' | 32 | 29 | 25 | 5.2 | 3000 | |||||
| YTr-R(L)-36 | 6 | 3°19' | 36 | 33 | 29 | 6.7 | 3000 | |||||
| YTr-R(L)-40 | 6 | 2°57' | 40 | 37 | 33 | 8.4 | 3000 | |||||
| YTr-R-45 | 8 | 3°33' | 45 | 41 | 36 | 10.4 | 3000 | |||||
| YTr-R-50 | 8 | 3°10' | 50 | 46 | 41 | 13 | 3000 | |||||
 |
Sản phẩm tồn kho tiêu chuẩn
