HOME   YSK製品ラインナップ  リニアシャフトシリーズ   YSPBA

YSPBA パイプ リニアシャフト 片側めねじ

材質・公差

YSPBA
D公差 g6
材質 SUJ2
高周波焼入れ（D部のみ） 硬度HRC60C〜

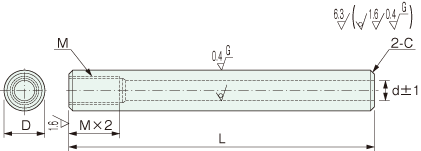

YSPBA パイプ リニアシャフト 片側めねじ

形式

YSPBA パイプ リニアシャフト 片側めねじ
形式 Dg6 L
1mm単位で指定		 d M（並目）
選択		 C
YSPBA 6 −0.004
−0.012		 20〜400 2 3                     0.5
8 −0.005
−0.014		 20〜800 3   4 5
10 20〜800 4     5 6
12 −0.006
−0.017		 20〜1000 6         8
13 25〜1000 7           10
16 30〜1200 8           10 12
20 −0.007
−0.020		 30〜1200 10             12 16
20 30〜1200 14               16       1.0
25 35〜1200 15                 20
30 35〜1500 16                 20
35 −0.009
−0.025		 35〜1500 19                   24
40 50〜1500 20                   24 30
50 65〜1500 26                     30

※外径D20の内径dは10と14があるので必ずdを指定してください。

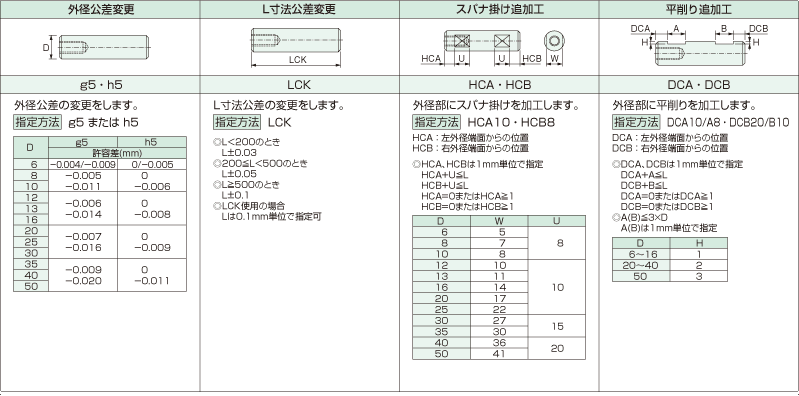

追加工

外径公差変更 L寸法公差変更 スパナ掛け追加工 平削り追加工
g5・h5 LCK HCA・HCB DCA・DCB
外径公差の変更をします。
指定方法g5またはh5
D g5 h5
許容差(㎜)
6 -0.004
-0.009		 0
-0.005
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
L寸法公差の変更をします。
指定方法LCK
  • L<200のときL±0.03
  • 200≦L<500のときL±0.05
  • 500≦L≦1500のときL±0.1
  • LCK使用の場合Lは0.1㎜単位で指定可
 外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
HCA:左外径端面からの位置
HCB:右外径端面からの位置
  • HCA、HCBは1㎜単位で指定
    HCA+U≦L
    HCB+U≦L
    HCA=0またはHCA≧1
    HCB=0またはHCB≧1
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外径部に平削り追加工します。
指定方法DCA10/A8・DCB20/B10
DCA:左外径端面からの位置
DCB:右外径端面からの位置
  • DCA、DCBは1㎜単位で指定
    DCA+A≦L
    DCB+B≦L
    DCA=0またはDCA≧1
    DCB=0またはDCB≧1
  • A(B)≦3×D
    A(B)は1㎜単位で指定

D H
6〜16 1
20〜40 2
50 3

ご注文形式

形式ーDー(d)ーLーMー追加工(g5,h5,LCK,HCA,HCB,DCA,DCB)
YSPBAー20ー(10)ー650ーM16ーHCA15
