YSDD リニアシャフト 両側段付

材質・公差

YSDD
D公差g6
材質SUJ2
高周波焼入れ（D部のみ）硬度HRC60C〜
YSDD リニアシャフト 両側段付

形式

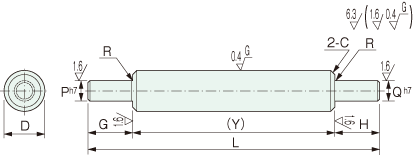

YSDD リニアシャフト 両側段付
形式Dg6L G・H P・Q Y
最小		 R C
1㎜単位で指定
YSDD 3 −0.002
−0.008		 24〜200 2≦G≦P×5
2≦H≦Q×5



P≧3
Q≧3		 20 − 0.2以下
4 −0.004
−0.012		 24〜300 0.2
5 24〜400
6 24〜600 0.3 0.5
8 −0.005
−0.014		 24〜800
10 24〜800
12 −0.006
−0.017		 24〜1000

P≧5

Q≧5
13 24〜1000
15 24〜1000
16 24〜1200
20 −0.007
−0.020		 29〜1200 25 1.0
25 29〜1200 P≧10
Q≧10
30 34〜1500 30
35 −0.009
−0.025		 39〜1500 P≧16
Q≧16		 35 0.5
40 44〜1500 40
50 74〜1500  70

追加工

外径公差変更 Y寸法公差変更 スパナ掛け追加工 平削り追加工
g5・h5 LCK HCA・HCB DCA・DCB
外径公差の変更をします。
指定方法g5またはh5
D g5 h5
許容差(㎜)
3 -0.002
-0.006 		0
-0.004
4 -0.0024
-0.009 		0
-0.005
5
6
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y寸法公差の変更をします。
指定方法LCK
  • Y<200のときY±0.03
  • 200≦Y<500のときY±0.05
  • Y≧500のときY±0.1
  • YCK使用の場合Yは0.1㎜単位で指定可
 外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
HCA:左外径端面からの位置
HCB:右外径端面からの位置
  • HCA、HCBは1㎜単位で指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0またはHCA≧1
    HCB=0またはHCB≧1
  • D3〜5は指定不可
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外径部に平削り追加工します。
指定方法DCA10/A8・DCB20/B10
DCA:左外径端面からの位置
DCB:右外径端面からの位置
  • DCA、DCBは1㎜単位で指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0またはDCA≧1
    DCB=0またはDCB≧1
  • A(B)≦3×D
    A(B)は1㎜単位で指定

D H
3〜5 0.5
6〜16 1
20〜40 2
50 3

ご注文形式

形式ーDーLーGーPーHーQー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSDDー20ー650ーG50ーP10ーH30ーQ12ーYCKHCB30
