YTP-LUU オーバルフランジ ロングタイプ（インロー）
特 長
2個の樹脂保持器が組込まれているため、ショートタイプより許容荷重とモーメントが増加。表面は無電解ニッケルメッキ付。
| 部品材質構成 |
| 外 筒 | SUJ2 |
| 保持器 | 樹脂(POM) |
| ボール | SUJ2 |
| リングシール | ニトリルゴム |
| 無電解ニッケル鍍金付 |
|---|

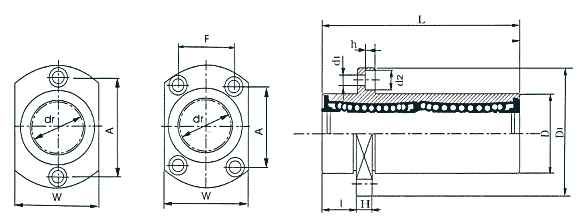

諸 元
| 形式 |
玉列数 |
主要寸法と許容差 |
直角度
(最大)
| 同軸度
(最大)
| 基本定格荷重 |
DXF |
| 内径 |
外径 |
全長 |
I |
フランジ |
取付穴 |
C
(kgf)
| Co
(kgf) |
| dr |
許容差 |
D |
許容差 |
L |
許容差 |
D1 |
W |
H |
A |
F |
d1 |
d2 |
h |
| YTP-6LUU |
4 |
6 |
0
-0.010 |
12 |
0
-0.013 |
35 |
0
-0.30 |
5 |
28 |
18 |
5 |
20 |
|
3.5 |
6 |
3.1 |
0.015 |
0.015 |
33 |
54 |
|
| YTP-8LUU |
4 |
8 |
15 |
45 |
5 |
32 |
21 |
5 |
24 |
|
3.5 |
6 |
3.1 |
44 |
80 |
|
| YTP-10LUU |
4 |
10 |
19 |
0
-0.016 |
55 |
6 |
40 |
25 |
6 |
29 |
|
4.5 |
7.5 |
4.1 |
60 |
112 |
|
| YTP-12LUU |
4 |
12 |
21 |
57 |
6 |
42 |
27 |
6 |
32 |
|
4.5 |
7.5 |
4.1 |
83 |
160 |
|
| YTP-13LUU |
4 |
13 |
23 |
61 |
6 |
43 |
29 |
6 |
33 |
|
4.5 |
7.5 |
4.1 |
83 |
160 |
|
| YTP-16LUU |
5 |
16 |
28 |
70 |
6 |
48 |
34 |
6 |
31 |
22 |
4.5 |
7.5 |
4.1 |
126 |
240 |
|
| YTP-20LUU |
5 |
20 |
0
-0.012 |
32 |
0
-0.019 |
80 |
8 |
54 |
38 |
8 |
36 |
24 |
5.5 |
9 |
5.1 |
0.020 |
0.020 |
143 |
280 |
|
| YTP-25LUU |
6 |
25 |
40 |
112 |
0
-0.40 |
8 |
62 |
46 |
8 |
40 |
32 |
5.5 |
9 |
5.1 |
159 |
320 |
|
| YTP-30LUU |
6 |
30 |
45 |
123 |
10 |
74 |
51 |
10 |
49 |
35 |
6.6 |
11 |
6.1 |
254 |
560 |
|
単位(㎜)
