YSDB リニアシャフト 片側段付・片側めねじ

材質・公差

YSDB
D公差g6
材質SUJ2
高周波焼入れ（D部のみ）硬度HRC60C〜
YSDB リニアシャフト 片側段付・片側めねじ

形式

YSDB リニアシャフト 片側段付・片側めねじ
形式Dg6 L G P N(並目)
選択		 Y
最小		 R C
1㎜単位で指定
YSDB 4 −0.004
−0.012		 22〜300 2≦G≦P×5 P≦3 2 20 0.2 0.2以下
5 22〜400 2.6 3
6 22〜600 3 0.3 0.5
8 −0.005
−0.014		 22〜800 3 4 5
10 22〜800 3 4 5 6
12 −0.006
−0.017		 22〜1000 P≦5 4 5 6 8
13 22〜1000 4 5 6 8
15 22〜1000 4 5 6 8 10
16 32〜1200 4 5 6 8 10
20 −0.007
−0.020		 27〜1200 4 5 6 8 10 12   25 1.0
25 27〜1200 P≦10 4 5 6 8 10 12 16
30 32〜1500 6 8 10 12 16 20   30
35 −0.009
−0.025		 37〜1500 P≦16 8 10 12 16 20 24 35 0.5
40 42〜1500 10 12 16 20 24 30 40
50 72〜1500  12 16 20 24 30 70

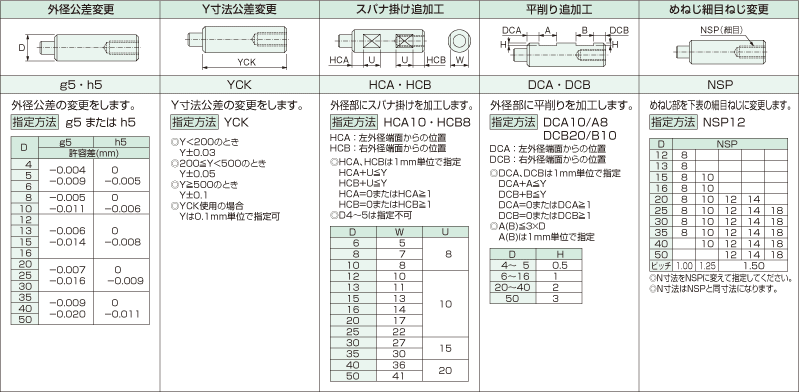

追加工

外径公差変更 Y寸法公差変更 スパナ掛け追加工 平削り追加工 めねじ細目ねじ変更
g5・h5 YCK HCA・HCB DCA・DCB NSP
外径公差の変更をします。
指定方法g5またはh5
D g5 h5
許容差(㎜)
4 -0.004
-0.009 		0
-0.005
5
6
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
L寸法公差の変更をします。
指定方法LCK
  • Y<200のときY±0.03
  • 200≦Y<500のときY±0.05
  • Y≧500のときY±0.1
  • YCK使用の場合Yは0.1㎜単位で指定可
 外径部にスパナ掛けを加工します。
指定方法HCA10・HCB8
HCA:左外径端面からの位置
HCB:右外径端面からの位置
  • HCA、HCBは1㎜単位で指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0またはHCA≧1
    HCB=0またはHCB≧1
  • D4〜5は指定不可
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外径部に平削り追加工します。
指定方法DCA10/A8・DCB20/B10
DCA:左外径端面からの位置
DCB:右外径端面からの位置
  • DCA、DCBは1㎜単位で指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0またはDCA≧1
    DCB=0またはDCB≧1
  • A(B)≦3×D
    A(B)は1㎜単位で指定

D H
4〜5 0.5
6〜16 1
20〜40 2
50 3
めねじ部を下表の細目ねじに変更します。
指定方法NSP12
DNSP
128
138
15810
16810
208101214
25810121418
30810121418
35810121418
4010121418
50121418
ピッチ1．001.251.50
  • N寸法をNSPに変えて指定して下さい。
  • N寸法はNSPと同寸法になります。

ご注文形式

形式ーDーLーGーPーN(NSP)ー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB)
YSDBー20ー650ーG50ーP10ーN8ーg5HCB20
