YSCA 单侧外螺纹型

材料・公差

> >
YSSCA
D公差 g6
材料QPD5（相当于SUS440C）
高频淬火（仅D部分） 硬度HRC56〜
YSSCA ステンレス リニアシャフト 片側おねじ
※QPD5是三洋特殊钢株式会社开发，制造和销售的钢材商品名称

形式

YSSCA ステンレス リニアシャフト 片側おねじ

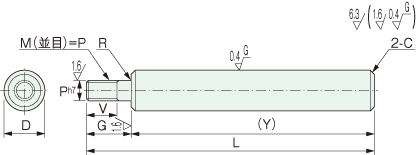

形式Dg6L G V P
选择		 Y
最小		 R C
以1mm为单位来指定
YSSCA 3 −0.002
−0.008		 22〜200 2≦G≦P×5

V≦G－2
（P≦6的时候）

V≦G－3
（P＝8・10的时候）

V≦G－5
（P≧12的时候）

 3                     20 - 0.2以下
4 −0.004
−0.012		 22〜300 3 4                   0.2
5 22〜400 3 4 5
6 22〜600 3 4 5 6               0.3 0.5
8 −0.005
−0.014		 22〜800 3 4 5 6 8
10 22〜800   4 5 6 8 10
12 −0.006
−0.017		 22〜1000     5 6 8 10 12
13 22〜1000     5 6 8 10 12
15 22〜1000     5 6 8 10 12
16 22〜1200     5 6 8 10 12 16
20 −0.007
−0.020		 27〜1200       6 8 10 12 16 20     25 1.0
25 27〜1200         8 10 12 16 20 24
30 32〜1500         8 10 12 16 20 24 30 30
35 −0.009
−0.025		 37〜1500           10 12 16 20 24 30 35 0.5
40 42〜1500             12 16 20 24 30 40
50 72〜1500                16 20 24 30 70

追加工

外径公差变更 Y尺寸公差变更 带扳手槽加工 平切加工 外螺纹变更成细牙 外螺纹的刀槽加工
g5・h5 YCK HCA・HCB DCA・DCBPBP・PSP PON
外径公差变更
指定方式
g5或者h5
D g5 h5
许可公差(㎜)
3 -0.002
-0.006 		0
-0.004
4 -0.004
-0.009 		0
-0.005
5
6
8 -0.005
-0.011 		0
-0.006
10
12 -0.006
-0.014 		0
-0.008
13
15
16
20 -0.007
-0.016 		0
-0.009
25
30
35 -0.009
-0.020 		0
-0.011
40
50
Y尺寸可进行变更。
指定方式
YCK
  • 200≦L<500的时候L±0.05
  • 200≦Y<500的时候Y±0.05
  • Y≧500的时候Y±0.1
  • 使用YCK时，Y可以以0.1㎜单位来进行指定
 外径部分有进行扳手槽加工
指定方式
HCA10・HCB8
HCA:从左外径端面开始的位置
HCB:从右外径端面开始的位置
  • HCA、HCB以1mm为单位来指定
    HCA+U≦Y
    HCB+U≦Y
    HCA=0 or HCA≧1
    HCB=0 or HCB≧1
  • D3〜5无法指定
D W U
6 5 8
8 7
10 8
12 10 10
13 11
16 14
20 17
25 22
30 27 15
35 30
40 36 20
50 41
外直径进行平切加工
指定方式
DCA10/A8・DCB20/B10
DCA:从左外径端面开始的位置
DCB:从右外径端面开始的位置
  • DCA、DCB以1mm为单位来指定
    DCA+A≦Y
    DCB+B≦Y
    DCA=0 or DCA≧1
    DCB=0 or DCB≧1
  • A(B)≦3×D
    A(B)以1mm为单位来指定

D H
3〜5 0.5
6〜16 1
20〜40 2
50 3
将外螺纹更改为下表中所示的细螺纹。
指定方式
PBP12

    PBP→对应轴承螺母的细牙

    PSP→对应气缸的细目螺距

D PBP轴承的细牙螺母 PSP气缸
3 3
4 3 4
6 3 4 5 6
8 3 4 5 6 8 10
10   4 5 6 8 10 12         10
12   5 6 8 10 12         10 12
13   5 6 8 10 12         10 12
15   5 6 8 10 12         10 12 14
16     6 8 10 12 15       10 12 14
20     6 8 10 12 15 17 20   10 12 14 18
25       8 10 12 05 17 20 25   10 12 14 18
30       8 10 12 15 17 20 25 30 10 12 14 18
35         10 12 15 17 20 25 30 10 12 14 18
40           12 15 17 20 25 30   12 14 18
50             15 17 20 25 30     14 18
牙距 0.35 0.5 0.75 1.0 1.5 1.25 1.5
  • P尺寸与PBP(PSP)的尺寸相同。
  • P尺寸与PBP(PSP)的尺寸相同。
 P部分进行刀槽加工
指定方式
PON
粗牙
P(=M)PON
64.9
86.6
108.3
1210.0
1613.8
2017.2
2420.7
3026.2
细牙
PBPPON
65.1
86.9
108.9
1210.9
1513.9
1715.9
2018.9
2523.3
3028.3
PSPPON
108.6
1210.3
1412.3
1816.3

订单的形式

形式ーDーLーGーVーP(PBP・PSP)ー追加工(g5,h5,YCK,HCA,HCB,DCA,DCB,PON)
YSSCAー20ー650ーG50ーV30ーP10ーYCKHCB10
